آموزش جامع تصویری نصب گیت فروشگاهی RF فرکانس ۸٫۲ با برد (G2)+ویدئو

در این مقاله می خواهیم مراحل نصب گیت فروشگاهی RF با فرکانس ۸٫۲ و برد G2 را با هم مرور کنیم.

لطفا این مقاله را کامل مطالع کنید و در صورت نیاز به کلیپ آموزش نصب گیت فروشگاهی RF موجود در اینجا مراجعه کنید.

در ابتدا باید هر کدام از یردها را به آنتن مخصوص به خود آن برد وصل کنیم.

معمولا سیم کشی آنتن های فرستنده RF به رنگ آبی و سیم کشی آتنن های گیرنده RF به رنگ زرد می باشند.

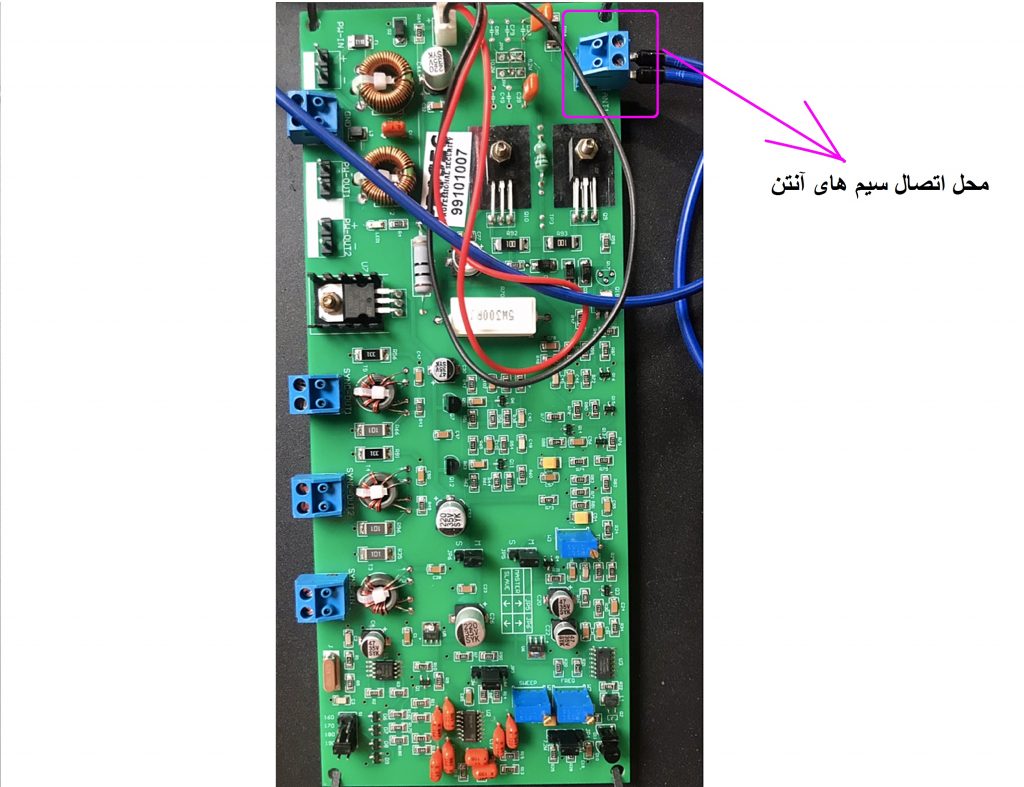

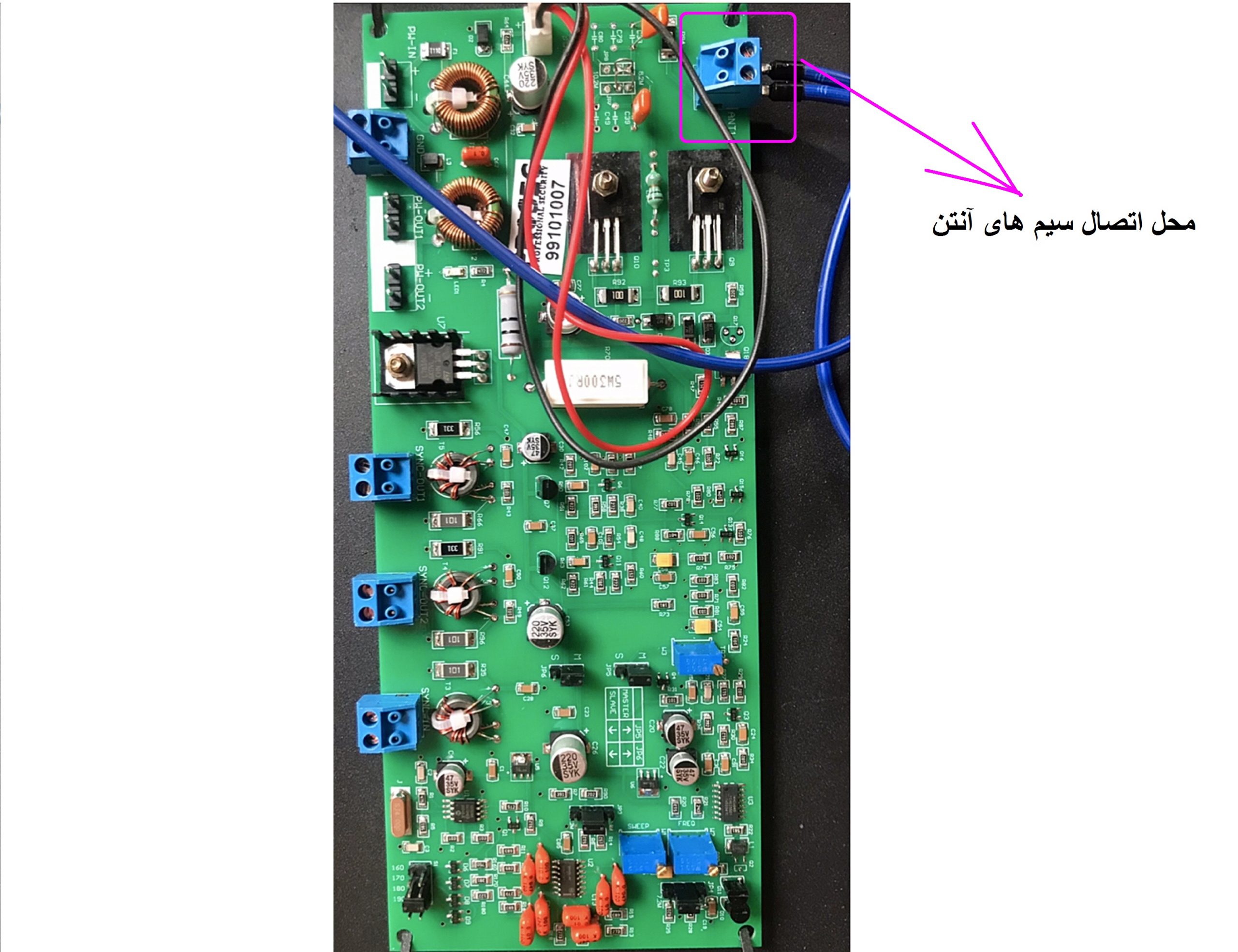

برای این کار در برد فرستنده سیم های آبی آنتن را به تک سوکت بالا و سمت راست برد که عبارت ANT کنار آن نوشته شده است وصل می کنیم.

برد فرستنده

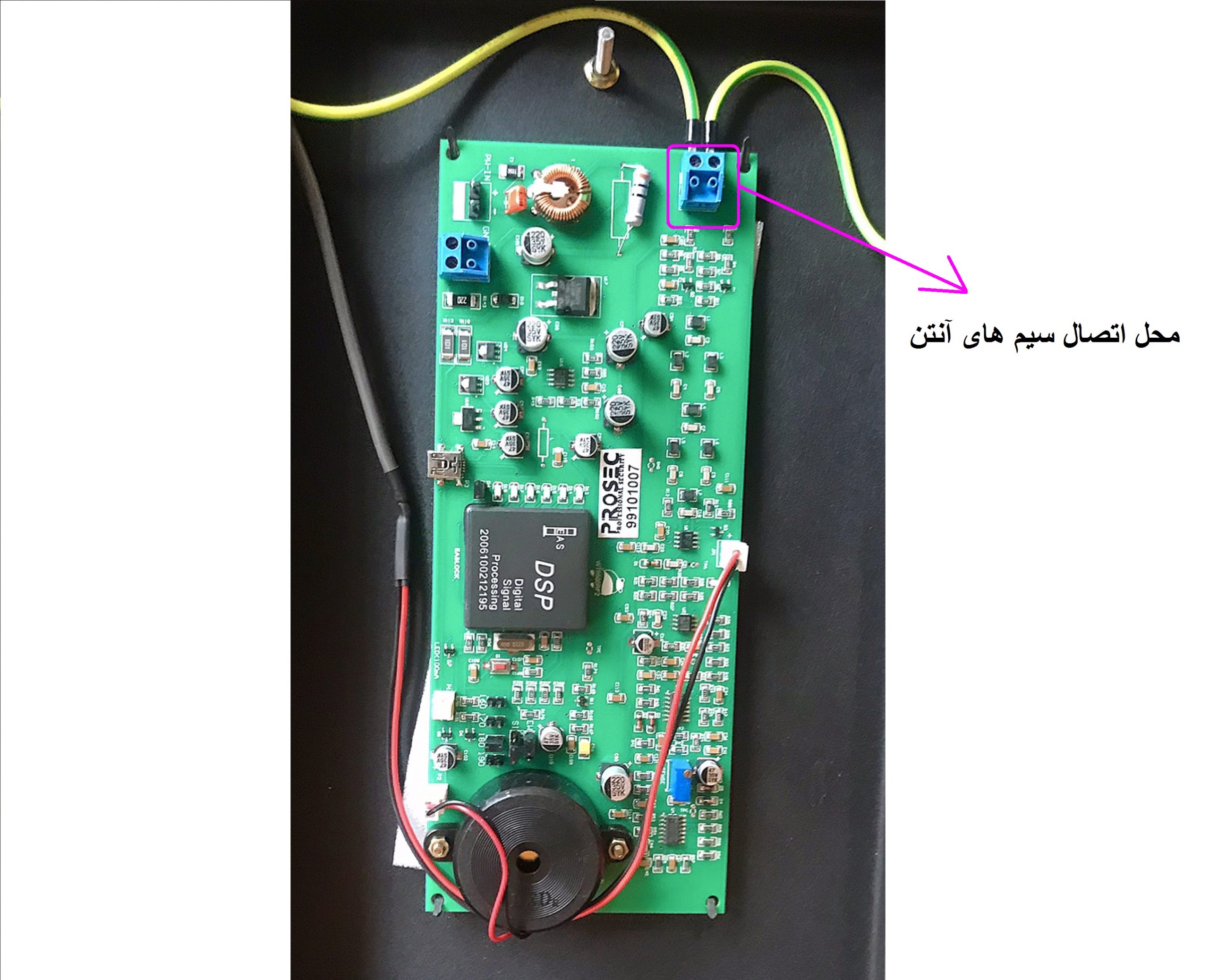

در آنتن گیرنده نیز به همین صورت سیم های زرد آنتن را مطابق تصویر به سوکت بالا در سمت راست برد که عبارت ANT کنار آن نوشته شده است وصل می کنیم.

برد گیرنده

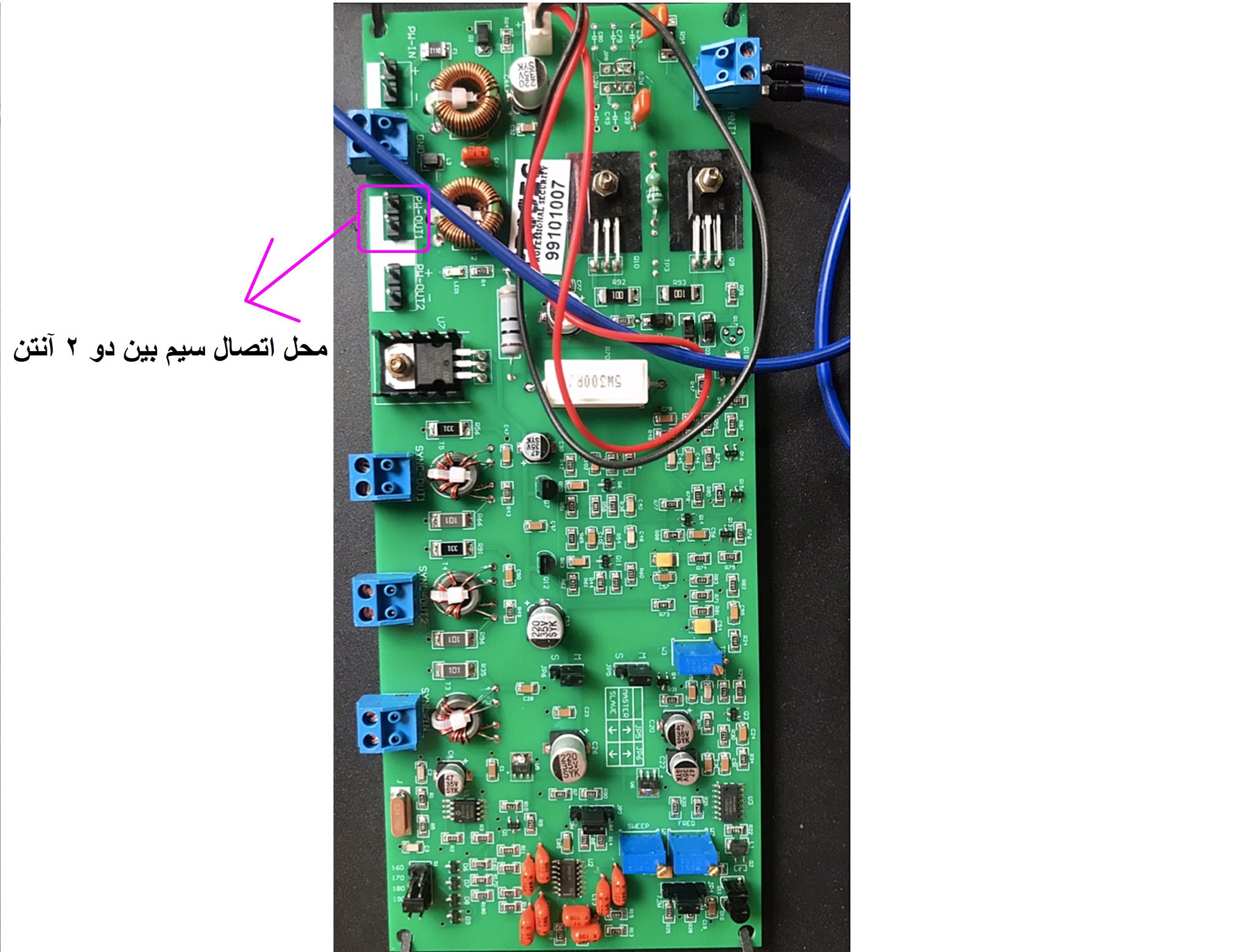

سپس دوباره به سراغ برد فرستنده رفته و سیم دو رشته و ترجیحا دو رنگی را که قبلا به پایه آبی رنگ وصل کرده ایم به سوکت PW-OUT1 متصل می کنیم.

برد فرستنده

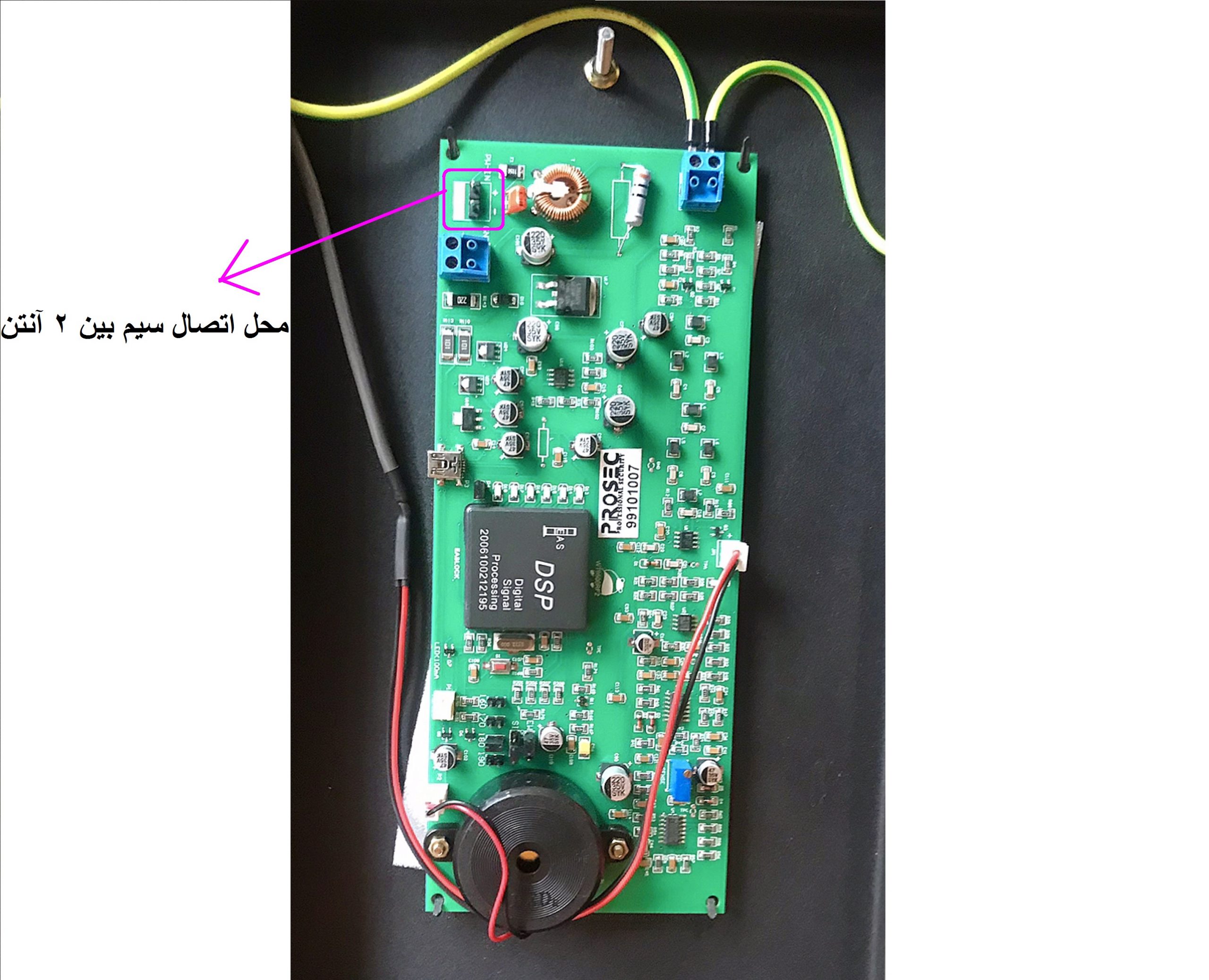

سر دیگر سیم را هم پش از وصل کردن به پایه های آبی رنگ به سوکت بالایی سمت چپ برد که عبارت PW-IN کنار آن نوشته شده است وصل می کنیم.

برد گیرنده

سپس دو سر آداپتور را به پایه های آبی رنگ وصل می کنیم (رعایت مثبت و منفی برق ضروری است به طور مثال معمولا از سیم های قرمز برای اتصال مثبت و از سیم مشکی برای منفی استفاده می شود)

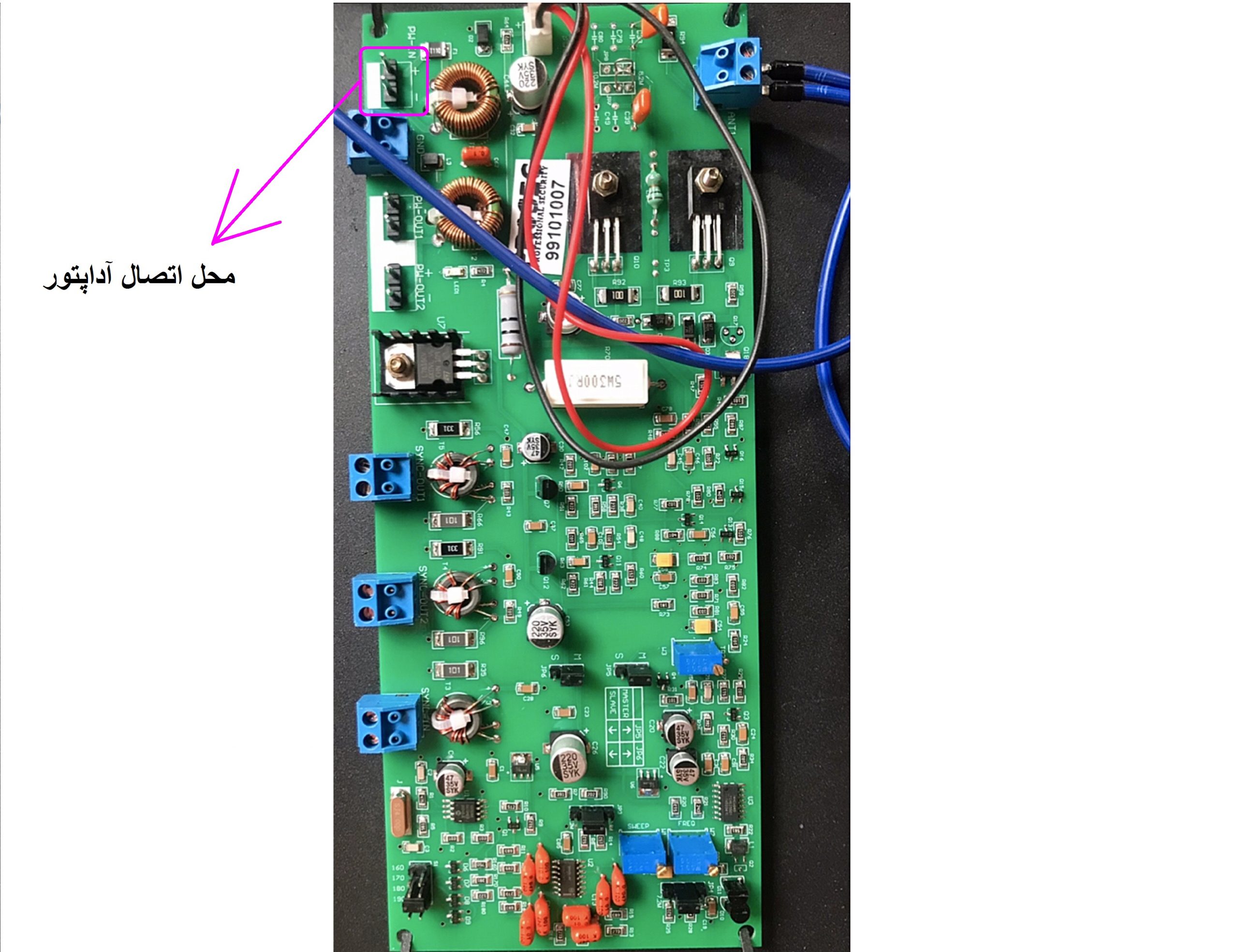

پس از وصل کردن سیم های آداپتور به پایه آبی، آن را به سوکت بالا در سمت چپ برد که عبارت PW-IN که کنار آن نوشته شده است وصل می کنیم. (دقت شود که در برد G2 سمت چپ سوکت ها مثبت (فاز) و سمت راست سوکت ها منفی (نول) تعریف شده است)

برد فرستنده

سیم ها با توجه به رنگشان به این سوکت ها وصل می شوند .

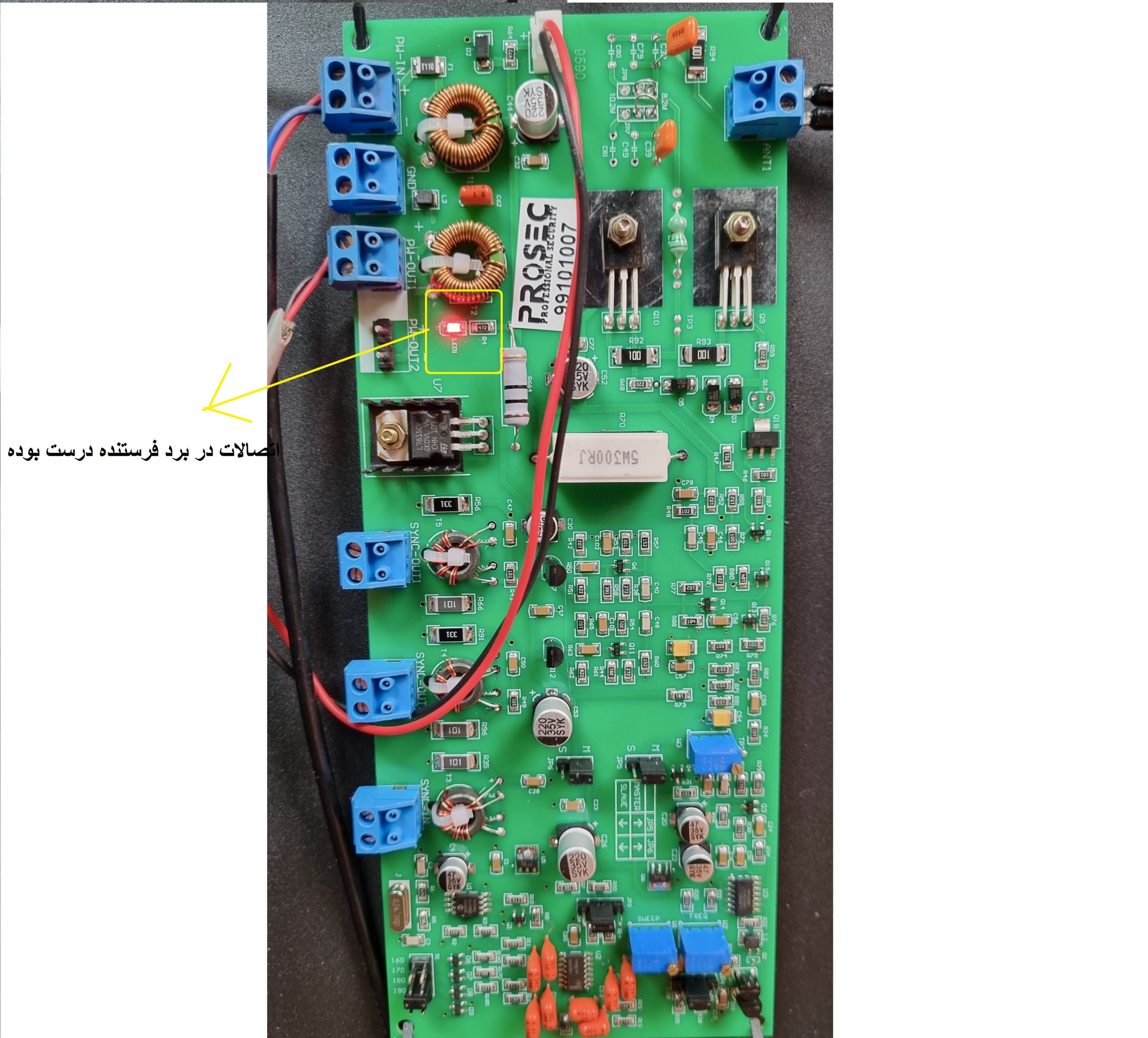

در مرحله بعد آداپتور را به برق متصل کرده و اگر مطابق تصویر LED در بردهای گیرنده و فرستنده روشن شد مشخص می شود که نحوه اتصالات برد درست بوده است.

حال با توجه به فاصله ی درب ورودی فروشگاه و پس از تست کردن گیت فروشگاهی با تگ فروشگاهی، پایه ها را به زمین پیچ می کنیم.

نکته ۱:

سیم بین دو آنتن را با استفاده از داکت و چسب یک دو سه یا چسب آکواریوم به زمین می چسبانیم تا بر اثر رفت آمد و پاخوردگی سیم قطع نشود و همچنین تمیزی کار نصب را داشته باشید.

نکته ۲:

تنظیمات آنتن فرستنده را به هیچ عنوان تغییر ندهید.

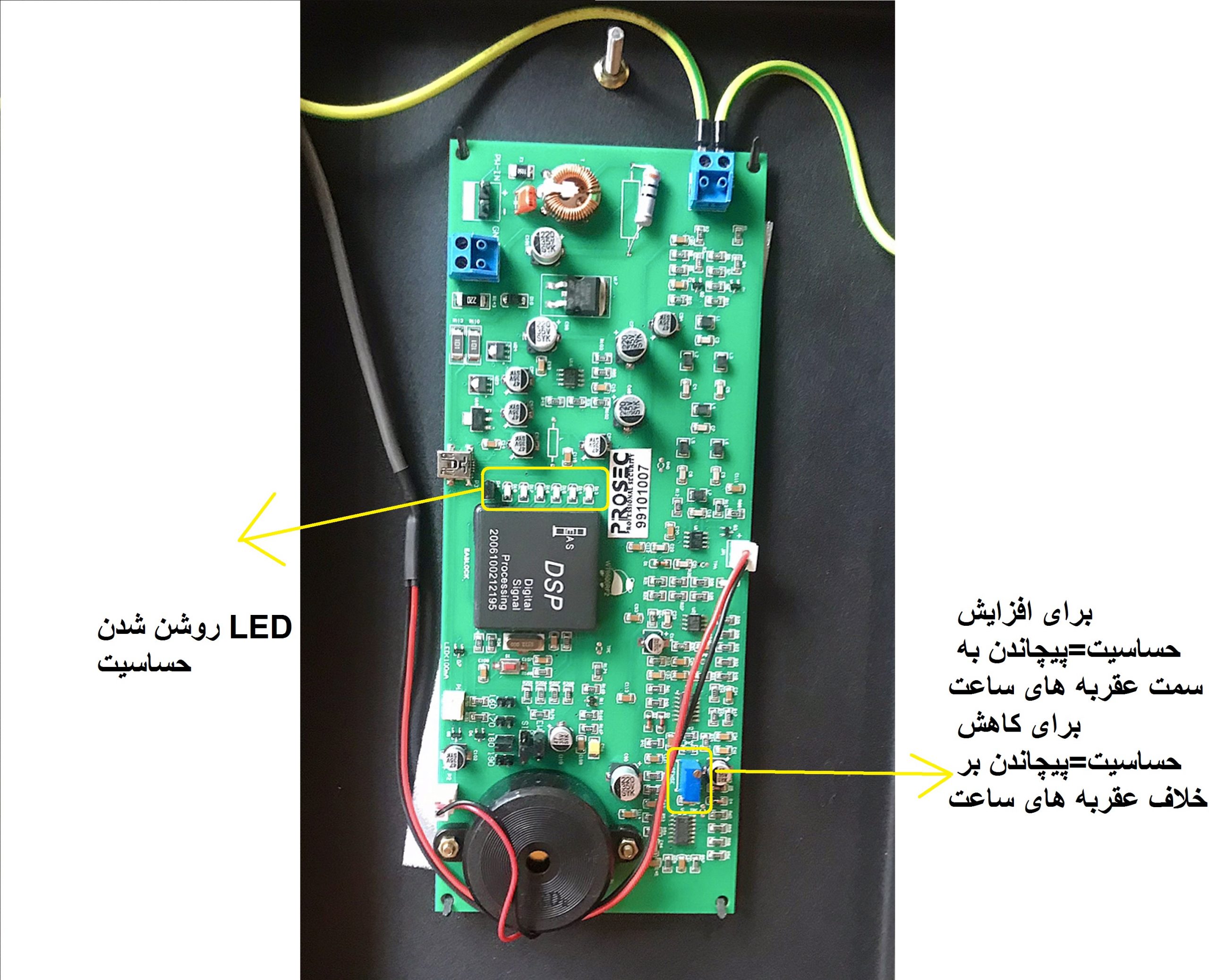

برای افزایش یا کاهش حساسیت فقط باید تنظیمات پتانسیومتر را در جهت عقربه های ساعت و برای کاهش حساسیت پیچ روی پتانسیومتر را در خلاف جهت عقربه های ساعت می چرخانیم.
